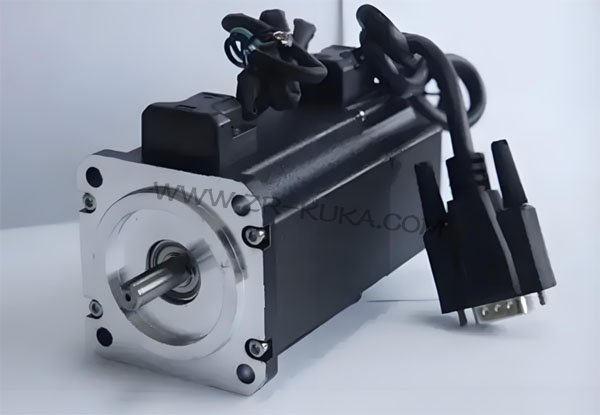

在KUKA 庫卡機器人的運行體系中,伺服電機作為關鍵的執行部件,精準控制著機器人的運動軌跡和動作。而伺服電機的剎車系統,則是保障機器人在停止、急停等狀態下穩定安全的重要防線。一旦伺服電機剎車出現異常,不僅會影響機器人的定位精度,更可能引發安全事故,危及生產人員和設備安全。因此,深入了解KUKA 庫卡機器人伺服電機維修技術,對于保障工業自動化生產的穩定運行至關重要。
故障現象及初步判斷
當 KUKA 庫卡機器人伺服電機剎車出現異常時,常見的故障現象有多種。例如,機器人在停止運行后,電機軸仍有緩慢轉動,這表明剎車未能有效制動;或者在急停操作時,機器人不能迅速停止,制動時間明顯延長;還有可能在啟動電機時,出現異常的卡頓或抖動,這也可能是剎車系統未完全釋放導致的。
維修人員在初步判斷故障時,首先要觀察機器人在運行各階段的表現,記錄異,F(xiàn)象出現的具體場景和條件。同時,檢查剎車系統的外觀,查看是否有明顯的機械損壞,如剎車盤磨損過度、剎車片斷裂等。此外,還需檢查剎車線纜的連接是否牢固,有無破損或短路跡象,因為線路問題也可能導致剎車信號傳輸異常。
故障原因分析
機械磨損
剎車片磨損:伺服電機在長期頻繁的制動過程中,剎車片會不斷與剎車盤摩擦,導致磨損。當剎車片磨損到一定程度,其與剎車盤之間的摩擦力會顯著下降,從而無法實現有效的制動,造成剎車異常。
剎車盤變形:由于剎車時的高溫以及機械應力作用,剎車盤可能會發生變形。變形后的剎車盤與剎車片之間的接觸不再均勻,導致局部摩擦力過大或過小,影響剎車效果,出現剎車異常抖動或制動不平穩的情況。

電氣故障
剎車線圈故障:剎車線圈是控制剎車動作的關鍵電氣部件。當剎車線圈出現短路、斷路或絕緣損壞等問題時,會導致無法產生足夠的電磁力來控制剎車的釋放與抱緊。例如,線圈短路會使電流過大,燒毀線圈;而斷路則會使線圈無法通電,剎車始終處于抱緊狀態。
驅動器故障:伺服驅動器負責為剎車線圈提供驅動信號和電源。如果驅動器內部的剎車控制電路出現故障,如芯片損壞、電容漏電等,可能會輸出錯誤的剎車控制信號,導致剎車異常。驅動器的電源不穩定也可能影響剎車系統的正常工作。
系統參數異常
剎車控制參數設置錯誤:KUKA 庫卡機器人的控制系統中,針對伺服電機剎車設有一系列參數,如剎車延遲時間、剎車力度等。如果這些參數設置不合理,例如剎車延遲時間過長,會導致機器人停止時剎車動作滯后;剎車力度設置過小,則無法提供足夠的制動力。
編碼器故障:編碼器用于反饋電機的位置和速度信息,控制系統根據這些信息來控制剎車動作。當編碼器出現故障,如信號丟失、計數錯誤等,會使控制系統接收到錯誤的電機狀態信息,從而導致剎車控制異常。
維修步驟與技術要點
機械部件檢查與修復
剎車片更換:使用專業工具拆卸剎車組件,檢查剎車片的磨損程度。當剎車片磨損超過規定厚度時,應更換全新的剎車片。在安裝新剎車片時,要確保其與剎車盤之間的間隙均勻,一般間隙控制在 0.5 - 1mm 之間,通過調整剎車卡鉗的位置來實現。同時,涂抹適量的耐高溫潤滑脂在剎車片與卡鉗的接觸面上,以減少摩擦和噪音。
剎車盤修復或更換:對于輕微變形的剎車盤,可以采用車床加工的方式進行修復,將剎車盤表面車削平整,使其平面度誤差控制在 0.05mm 以內。若剎車盤變形嚴重或磨損過度,則需要更換新的剎車盤。在安裝新剎車盤時,要嚴格按照安裝工藝進行操作,確保剎車盤與電機軸的同心度,一般同心度誤差不超過 0.03mm。
電氣部件檢測與維修
剎車線圈檢測與更換:使用萬用表測量剎車線圈的電阻值,與標稱值進行對比。如果電阻值偏差超過 ±10%,則說明線圈可能存在故障。對于短路或斷路的線圈,需要更換新的線圈。在更換線圈時,要注意線圈的匝數、線徑和絕緣等級等參數必須與原線圈一致。同時,對新線圈進行絕緣測試,使用絕緣電阻測試儀測量其絕緣電阻,應不低于 5MΩ。
驅動器維修:首先對驅動器進行外觀檢查,查看是否有元件燒毀、電路板燒焦等明顯故障。然后使用專業的檢測設備,如示波器、邏輯分析儀等,對驅動器內部的剎車控制電路進行檢測。通過測量關鍵節點的電壓、波形等參數,判斷電路中是否存在元件損壞或信號異常。對于損壞的芯片、電容等元件,使用專業的焊接工具進行更換。在維修完成后,對驅動器進行功能測試,確保其能正常輸出剎車控制信號。
系統參數調試與優化
參數檢查與修正:進入 KUKA 庫卡機器人的控制系統,查看剎車控制相關參數的設置。根據機器人的型號、負載情況以及實際運行需求,合理調整剎車延遲時間、剎車力度等參數。對于負載較大的機器人,適當增加剎車力度和延長剎車延遲時間,以確保剎車效果。在調整參數后,進行多次試運行,觀察機器人的剎車性能是否得到改善。
編碼器校準與修復:如果懷疑編碼器故障導致剎車異常,使用專業的編碼器校準設備對編碼器進行校準。通過校準,可以消除編碼器的安裝誤差和信號偏差,提高其反饋精度。若編碼器損壞嚴重,無法通過校準修復,則需要更換新的編碼器。在更換編碼器后,要重新進行電機的初始化和校準操作,確保機器人能夠準確識別電機的位置和速度信息。
測試與驗證
在完成維修和調試工作后,對 KUKA 庫卡機器人伺服電機的剎車系統進行全面測試。首先進行空載測試,啟動和停止電機多次,觀察剎車的響應時間、制動效果以及電機軸的靜止?fàn)顟B(tài)。然后進行負載測試,模擬機器人在實際工作中的負載情況,再次測試剎車性能。通過測量剎車時間、剎車距離以及電機的振動和噪聲等參數,評估剎車系統的維修效果。只有在各項測試指標均符合要求后,才能將機器人重新投入使用。
預防措施
定期維護保養
建立完善的KUKA 庫卡機器人維修保養計劃,每隔一定的運行時間或工作周期,對剎車系統進行全面檢查和維護。包括清潔剎車部件,去除灰塵、油污等雜質;檢查剎車片和剎車盤的磨損情況,及時更換磨損嚴重的部件;測試剎車線圈的電阻值和絕緣性能;檢查驅動器的工作狀態和參數設置等。
優化運行環境
為伺服電機創造一個良好的運行環境,避免其處于高溫、高濕、多塵或強電磁干擾的環境中。高溫會加速剎車片和剎車盤的磨損,影響電氣部件的性能;高濕環境容易導致電氣部件受潮短路;多塵環境會使灰塵進入剎車系統,增加摩擦和磨損;強電磁干擾可能影響剎車控制信號的傳輸。因此,要采取有效的防護措施,如安裝散熱風扇、防潮箱、防塵罩以及電磁屏蔽裝置等。
規范操作流程
加強對操作人員的培訓,使其熟悉 KUKA 庫卡機器人的操作流程和注意事項。在操作過程中,避免頻繁急停、啟動,以及過載運行等不當操作。頻繁的急停、啟動會加劇剎車系統的磨損;而過載運行會使電機和剎車承受過大的負荷,增加故障發生的概率。操作人員要定期對機器人進行日常檢查,及時發現并報告異常情況。
