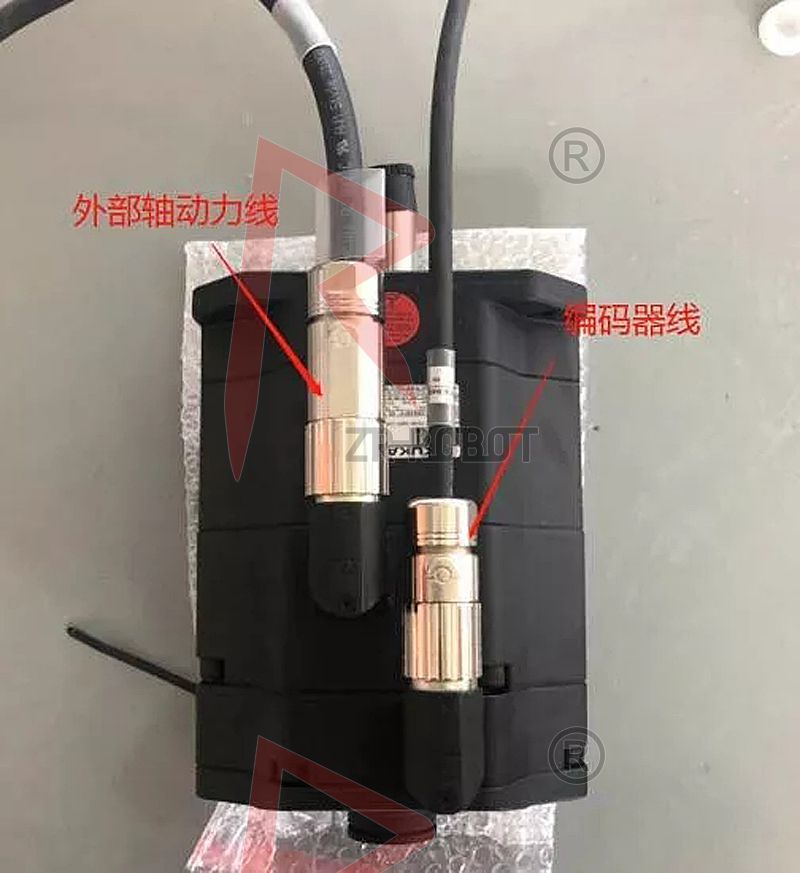

1、連接控制柜和外部軸的動力線和編碼器線

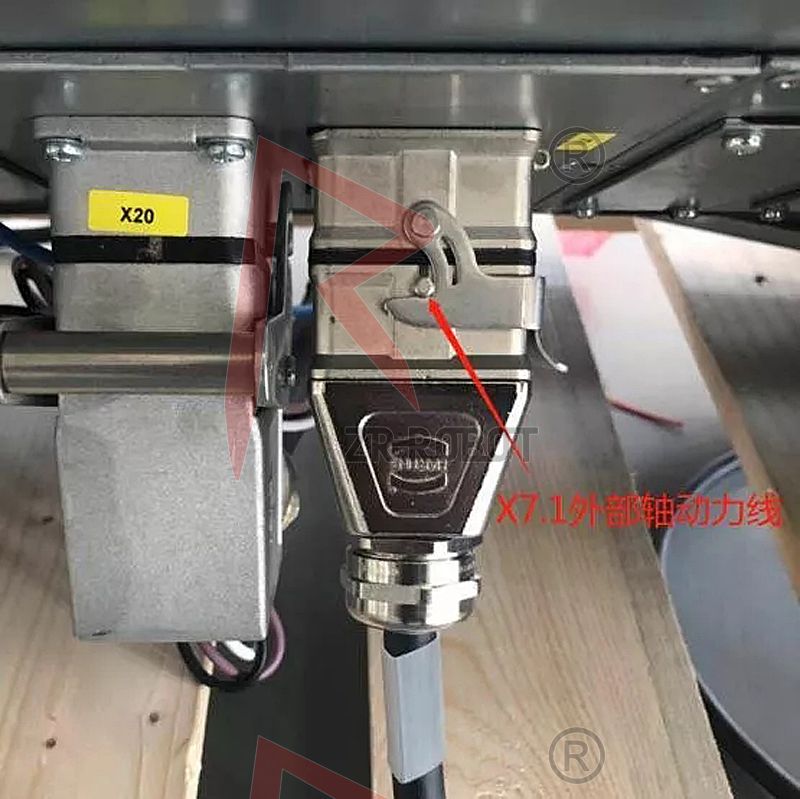

（外部軸動力線）
（連接機器人底部RDC編碼器線）
2、Workvisual外部軸添加與配置

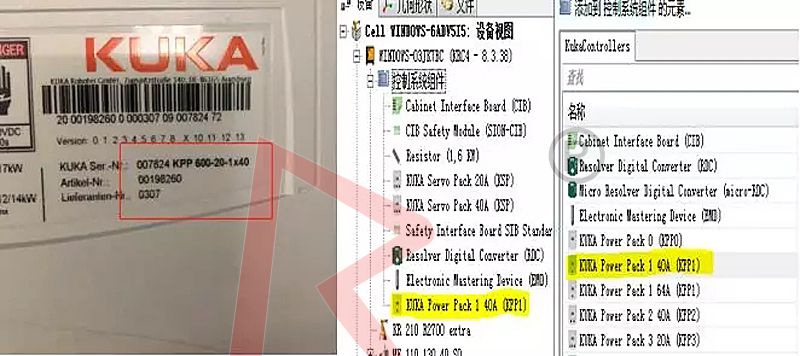

（1）根據機器人控制柜內部實際的KPP和KSP型號添加：
（右鍵控制系統組件添加）

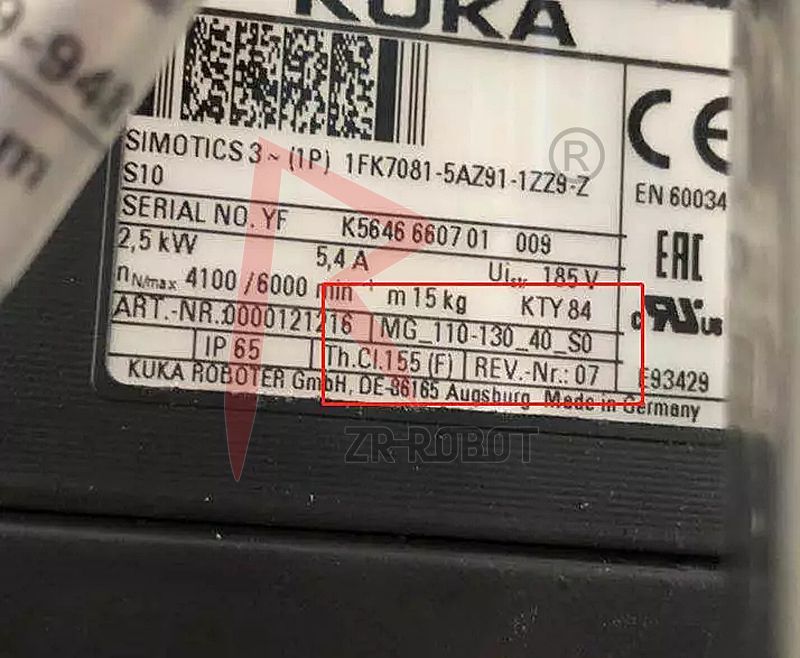

（2）確認電機銘牌上的電機型號：
（開頭MG/ME光軸與鍵槽軸的區別）

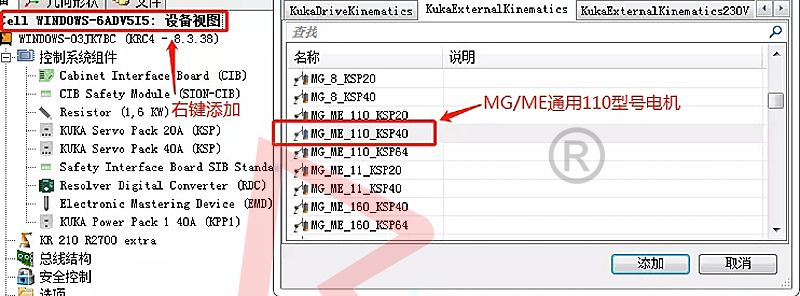

（3）根據電機型號添加選項：
（右鍵設備視圖添加電機型號）

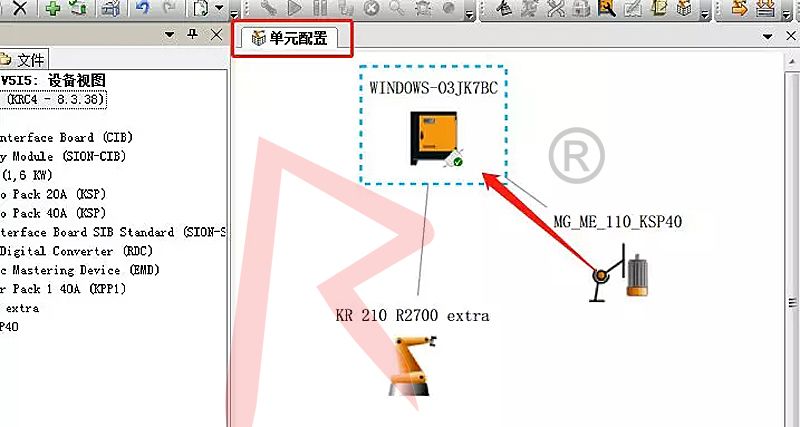

（4）在單元配置中將添加的外部軸電機與控制柜連接：
（拖住電機連接控制柜）

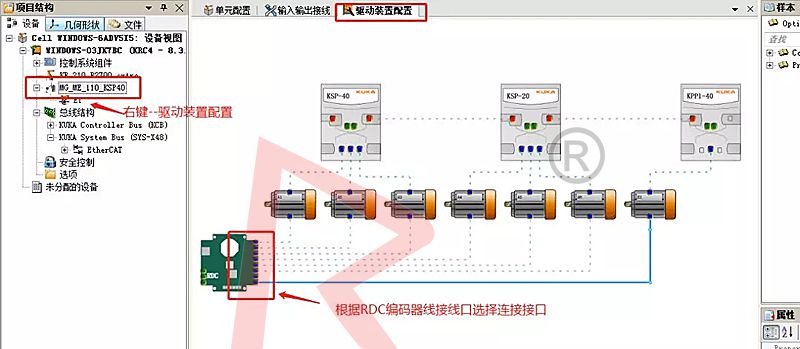

（5）右鍵電機--驅動裝置配置--（根據實際接線圖連接電機）：

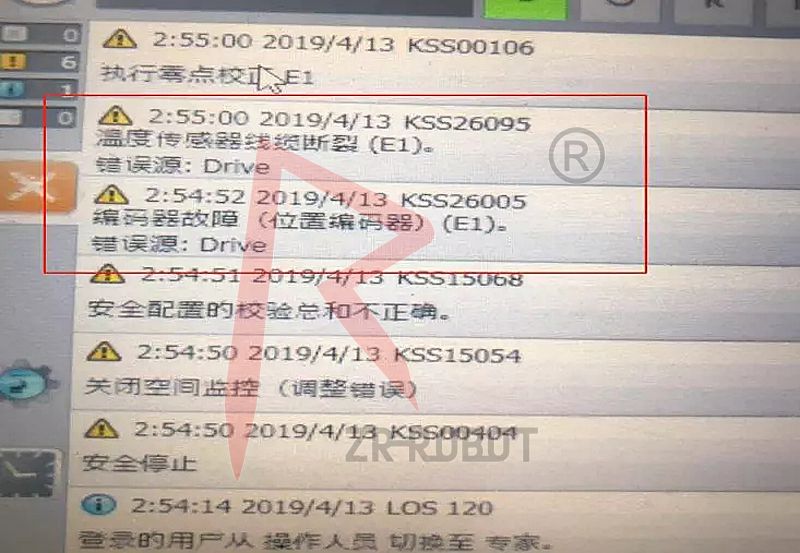

（外部軸電機連接錯誤，導入項目提示報警編碼器故障）：

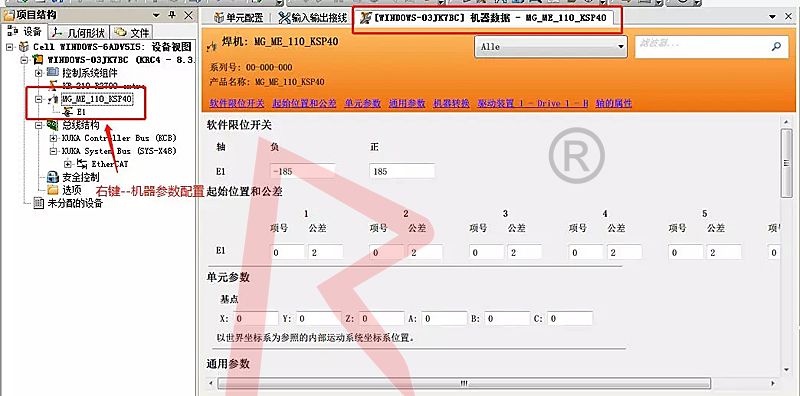

（6）右鍵電機--機器參數配置（配置電機需要的參數）：

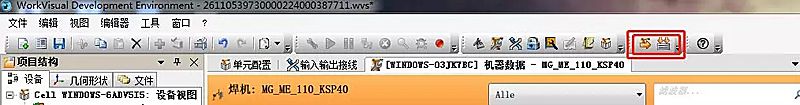

（7）配置完成后，項目編譯導入機器人控制柜。

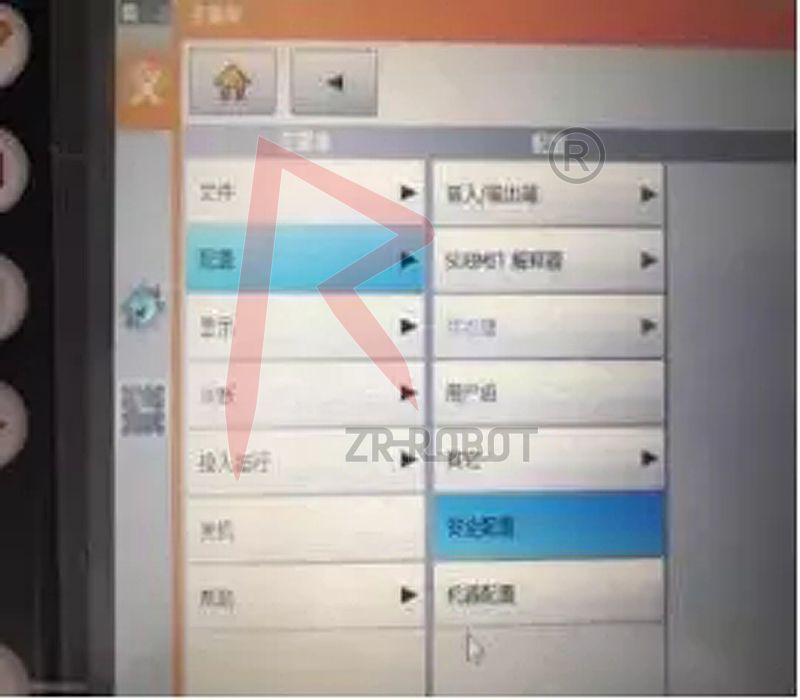

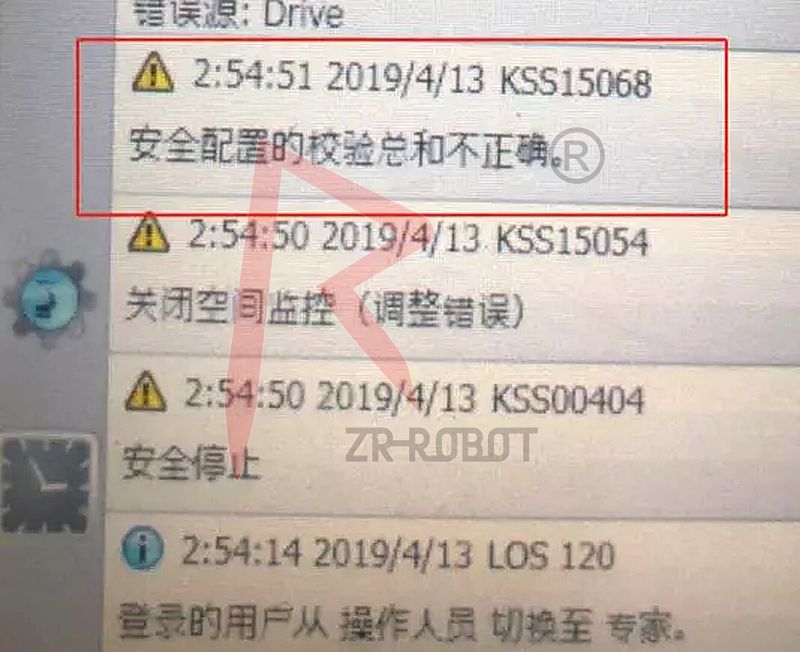

（8）導入項目后進行安全配置：（注意切換安全員用戶）

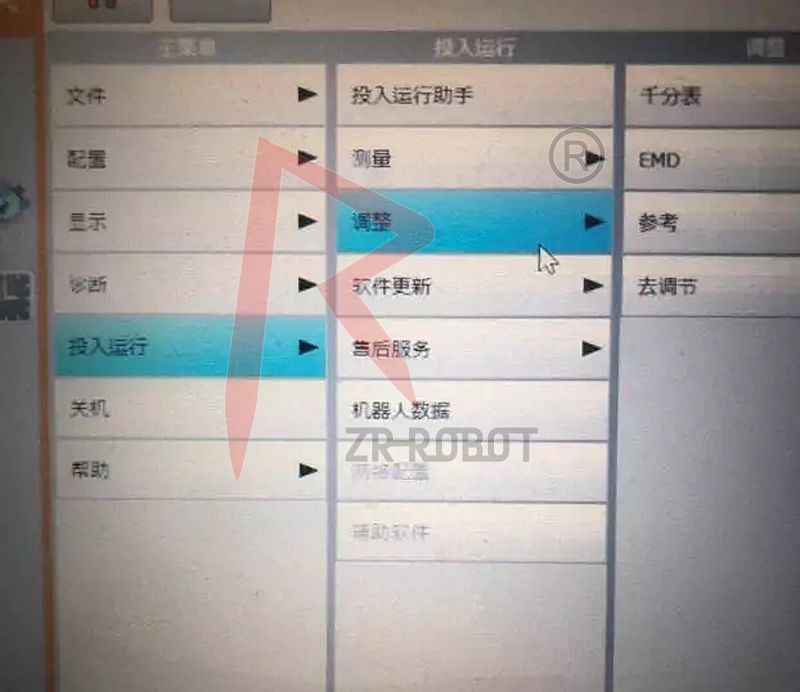

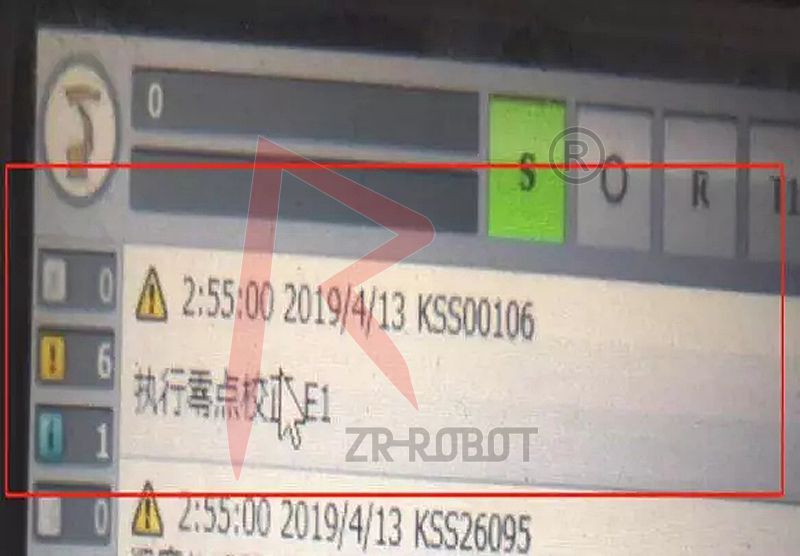

（9）外部軸零點丟失（進行零點校正）：

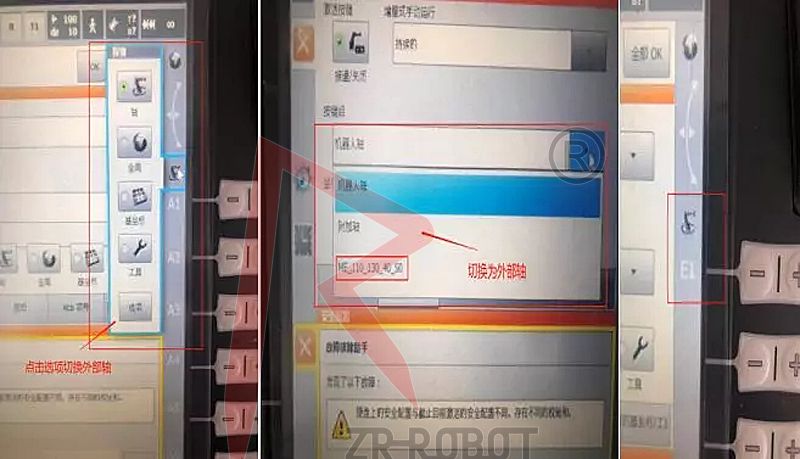

（10）外部軸動作方式的切換：
